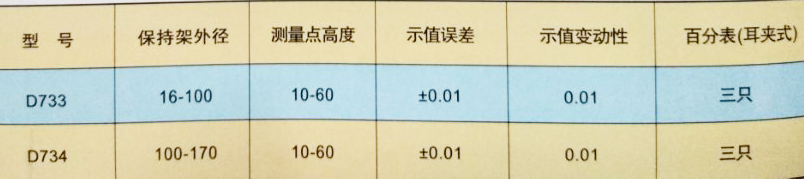

本儀器是采用比較法測量保持架軸向三個截面的外徑尺寸，由座體、平臺、桿支架、表支架和測量儀表組成。測量儀有三個測量工位，每個工位由測量機構和定位機構組成。測量機構主要由表支架、百分表組成，通過表支架在座體上的槽的滑動可以調節百分表的上下位置，通過表支架上的槽可以調整百分表水平方向的位置。定位機構主要有桿支架、桿、測頭組成，通過桿支架的調整定位點的上下位置，通過調節桿的伸出長度可以調節定位點的水平位置。
